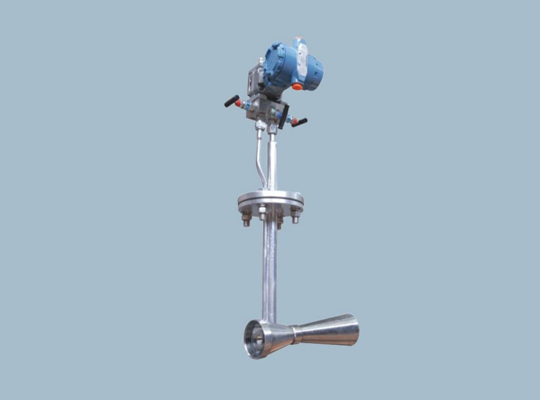

插入式雙文丘里是本公司為解決目前在電力、石油、化工、冶金等行業中大口徑大流量的空氣及干凈氣體等精確計量而開發的一種更方便、更可靠的流量測量裝置。它采用現代最先進的計算技術，依靠國家重點風洞實驗室的反復驗證，成功的替代古典文丘利管、機翼測量裝置、威力巴等大管徑流量測量儀表,是現代化工業中大管徑、低流速、流體測量的一種新型可靠插入式計量儀表。
1.概述
插入式雙文丘里是本公司為解決目前在電力、石油、化工、冶金等行業中大口徑大流量的空氣及干凈氣體等精確計量而開發的一種更方便、更可靠的流量測量裝置。它采用現代最先進的計算技術，依靠國家重點風洞實驗室的反復驗證，成功的替代古典文丘利管、機翼測量裝置、威力巴等大管徑流量測量儀表,是現代化工業中大管徑、低流速、流體測量的一種新型可靠插入式計量儀表。
2.主要特點
2.1 壓力損失小、壓損僅為10Pa以下，且流阻小
2.2輸出信號大、10m/s流速下輸出差壓值為1KPa左右，壓差大、精度高
2.3 測量范圍寬、可直接根據用戶使用條件和要求進行設計
2.4 安裝方便：在原管道上直接開口將該裝置插入原管道中，與管道上的法蘭底座(焊接)用螺栓固定即可
2.5測量流量對溫度和壓力不加任何限制
2.6如用戶需要可做成一體化帶壓力和溫度補償?shù)囊惑w化流量計
2.7另外流量計加有吹掃裝置在使用過程中可直接吹掃
3.主要技術指標
3.1測量范圍
圓形管道：DN=300-2800mm
方形管道：寬x高=300x300~4000x4000mm
3.2工作壓力：PN≤2.5MPa
3.3工作溫度：≤600℃
3.4重復性誤差：±0.6%
3.5穩定度：±10Pa
3.6精 度：1~2級
3.7安裝開口尺寸：長x寬=300x100mm
