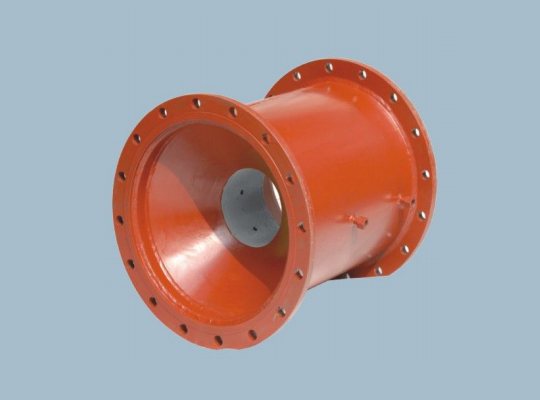

內藏式多段文丘里管，是在工藝管道內設有多段文丘里管，入口段類似于噴嘴，收縮段類似于文丘里管，當流體進入該節流裝置中時，工藝管道的靜壓和喉部靜壓形成差壓ΔP，通過測量此差壓值，即可反映整個管道的流量。
1.概述
內藏式多段文丘里管，是在工藝管道內設有多段文丘里管，入口段類似于噴嘴，收縮段類似于文丘里管，當流體進入該節流裝置中時，工藝管道的靜壓和喉部靜壓形成差壓ΔP，通過測量此差壓值，即可反映整個管道的流量。
2.用途
在冶金、電力、石油、化工行業的生產中，用于流量的控制與計量。
3.主要技術指標
3.1測量范圍
圓形截面管道公稱通徑：DN=500~2000mm
3.2工作壓力：PN≤2.5MPa
3.3工作溫度：低于400℃，高于400℃訂貨時需說明
3.4重復性誤差：±0.5%
3.5穩定度：±10Pa
3.6精度等級：0.2~0.5級
3.7壓力損失:差壓值的5%~15%
3.8流量計長度：1.5D~2.5D
3.9差壓值：0~10162.546.31016.25及40KPa最終以風洞實驗為準
